課堂|如何上好釉，燒好釉
施釉是陶瓷制作的(de)一個很重(zhong)要的(de)環(huan)節，在窯(yao)爐相(xiang)對穩(wen)定的(de)現在，釉上的(de)好(hao)壞，嚴重(zhong)影(ying)響著陶瓷制品的(de)結(jie)果。
眾所(suo)周知(zhi)，釉(you)料會分層、會沉淀(dian)，存放久了，還會出現絮凝的(de)(de)小(xiao)顆(ke)粒(li)。那如何才能施好(hao)(hao)釉(you)?最關鍵的(de)(de)是(shi)取決于釉(you)漿的(de)(de)濃(nong)稠、流(liu)動性的(de)(de)好(hao)(hao)壞、是(shi)否(fou)足夠干凈。
常(chang)(chang)規來講，好(hao)的(de)(de)釉漿的(de)(de)流動性(xing)是非常(chang)(chang)好(hao)的(de)(de)，比如一個陶瓷(ci)制品坯(pi)體浸完釉以后，釉漿可(ke)以快速的(de)(de)流淌(tang)干凈，不會出現釉蕩（釉的(de)(de)表面條(tiao)狀、凸起）。
具(ju)體的(de)施(shi)釉方法(fa)和步驟如下(xia)：
一、釉料的攪拌
釉料(liao)的(de)(de)攪拌看似簡單，卻也是非常(chang)的(de)(de)講究：
首先，攪拌(ban)到什么程度(du)才是合適的(de)呢？沉(chen)淀(dian)沒有了(le)就均(jun)勻一致(zhi)嗎(ma)？其實并(bing)不是這樣的(de)，而是在沉(chen)淀(dian)、分層物(wu)沒有以后，繼續攪拌(ban)，使得下(xia)部的(de)濃稠繼續往上翻滾。釉漿的(de)均(jun)勻一致(zhi)，需要自己去(qu)把握，去(qu)感覺。
其(qi)次，充分的攪拌均勻后(hou)建議(yi)用(yong)100目的篩網過(guo)濾釉漿(jiang)，細致(zhi)的攪拌過(guo)篩，會使(shi)得(de)釉漿(jiang)非常的干凈，這樣就有效避免了因存放過(guo)久(jiu)產生的小顆(ke)粒在施(shi)釉中(zhong)造(zao)成作品燒制(zhi)后(hou)的瑕疵。
第三，由于(yu)釉漿存放(fang)造成(cheng)的(de)絮凝小顆粒是(shi)一(yi)個(ge)不(bu)可逆的(de)物理反應，是(shi)釉漿里的(de)脊性(xing)料的(de)一(yi)種聚(ju)合現象，有(you)條件(jian)的(de)可以用(yong)球(qiu)(qiu)磨機球(qiu)(qiu)磨少許(xu)時間是(shi)最好的(de)。

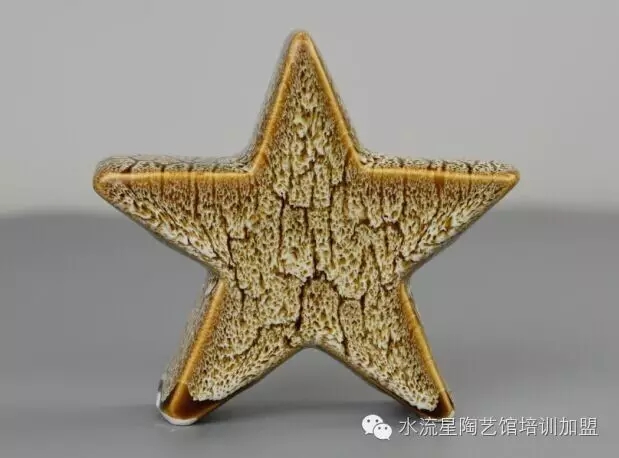

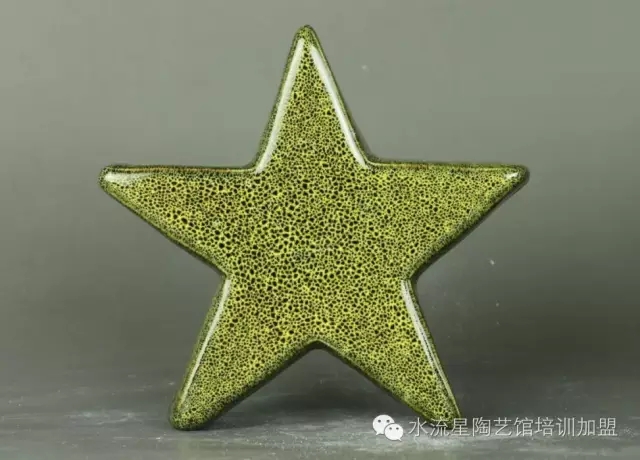

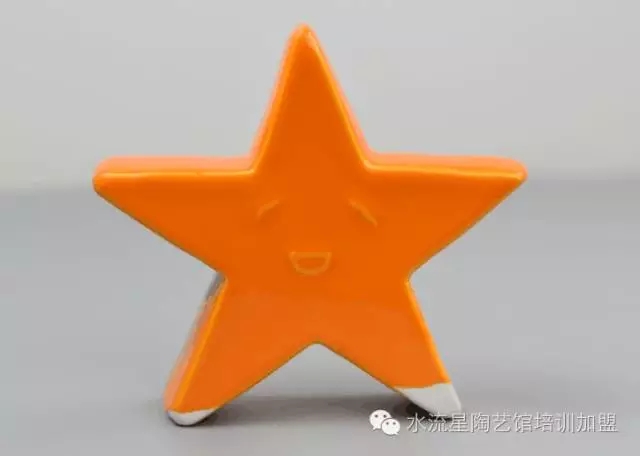

二、釉層的厚度
以浸釉為例
1、透明釉只(zhi)需要浸下去(qu)，不(bu)需要停留時間，即可拿起。
2、單色釉(you)則需要停留1-2秒。
3、結晶釉，開片釉則需(xu)要(yao)停(ting)留(liu)4-7秒的時間。
4、而金屬釉(you)即可停留1-2秒亦可停留更長時間，效(xiao)果都會(hui)不(bu)(bu)一(yi)樣(yang)，但是(shi)都會(hui)有不(bu)(bu)錯的效(xiao)果。
5、像亞光釉(you)(you)，珍(zhen)珠(zhu)釉(you)(you)，青釉(you)(you)，則基本(ben)只需要介于單色釉(you)(you)于開(kai)片釉(you)(you)之間即(ji)可(ke)。
6、花釉(you)釉(you)層的厚度(du)，幾乎不(bu)受(shou)限(xian)制，薄(bo)了(le)是(shi)一種效(xiao)果(guo)(guo)，厚了(le)是(shi)另一種效(xiao)果(guo)(guo)。陶(tao)藝的世界(jie)需要不(bu)斷的嘗試(shi)，大膽的嘗試(shi)。
三、坯體的處理
1、瓷坯的處(chu)理：對于初(chu)學者最(zui)好素燒(shao)再上釉(you)，可以有(you)效減少(shao)縮釉(you)概率，增加燒(shao)制成功率。
2、陶坯(pi)的處理：對于陶泥(ni)也最好素燒(shao)，陶泥(ni)雜質太(tai)多，如不(bu)素燒(shao)很容易起(qi)泡，還(huan)會讓釉顯(xian)得很臟。
3、上釉前，坯體(ti)需(xu)要(yao)保(bao)證補過水，但是卻要(yao)足夠干燥。特別是上開片跟結(jie)晶釉這(zhe)種需(xu)要(yao)厚度的釉料，一味的浸(jin)釉，坯體(ti)不夠干，給大家帶來的只會是縮釉的缺陷(xian)。甚至(zhi)出現，坯體(ti)表面(mian)翻卷的情況。
四、燒制注意事項
1、常(chang)規來講，單色、透明釉(you)比較好燒(shao)，但(dan)是(shi)這類(lei)釉(you)燒(shao)的溫度卻不能燒(shao)的過高，不然很容易出現橘皮(pi)的情(qing)況(kuang)，統稱過燒(shao)。
2、裂(lie)紋釉可以燒比較高的溫度，比如一個燒1250度的裂(lie)紋釉，你(ni)燒到(dao)1270，1280裂(lie)紋的效果會有(you)，但是這時坯(pi)體如果不夠(gou)厚，坯(pi)體則(ze)會破。
3、金屬釉，結晶釉，這(zhe)類也(ye)采用裂紋釉的(de)燒制(zhi)方法，制(zhi)品的(de)身(shen)子效果會(hui)更好(hao)，但是卻要做好(hao)粘足的(de)預防措施。釉料可以燒的(de)更高，只是會(hui)有氣泡的(de)產生(sheng)。
4、對于常規情況，可以這樣來(lai)安排燒制時間：6-8小時的(de)燒成總時間，300-400度(du)前可以慢一(yi)些(xie)，800-900度(du)可以保(bao)下溫（15分(fen)鐘(zhong)以內(nei)），950-1025這段(duan)需(xu)要(yao)緩慢的(de)燒成，否則會很容易在釉(you)層(ceng)出現氣泡，特別是開片釉(you)；然(ran)后1180-1250燒慢些(xie)，保(bao)溫時間不宜過長（15分(fen)鐘(zhong)以內(nei)足以）
以上部分文(wen)字轉于(yu)“陶藝教育”，版權歸原(yuan)(yuan)作者所有，如(ru)有侵權請(qing)告知(zhi)！對(dui)原(yuan)(yuan)作者表示(shi)敬意！
查看(kan)水流星陶藝(yi)以往發布的所(suo)有電子微刊以及陶藝(yi)資訊，請在聊天對話框(kuang)內(nei)，點擊右上角(jiao)的“…”選擇“查看(kan)公眾號(hao)”進(jin)入公眾號(hao)主頁,點擊“查看(kan)歷史消息(xi)”即(ji)可(ke)。
如果您(nin)喜歡(huan)景德鎮水(shui)流星陶藝，請分(fen)享給身邊好友。
長按加關(guan)注！感(gan)謝閱讀！
地址：江西省景德鎮梨樹園南苑(yuan)水流星陶藝館
電話：0798-2180885
